La serie MSR progettata da PMI utilizza come corpi volventi, rulli anziché sfere per fornire, a parità di dimensioni, maggiore rigidezza e capacità di carico rispetto alle guide a ricircolo di sfere. Le guide MSR sono particolarmente indicate in contesti in cui è richiesta precisione ed elevata rigidezza in presenza di alti carichi applicati.

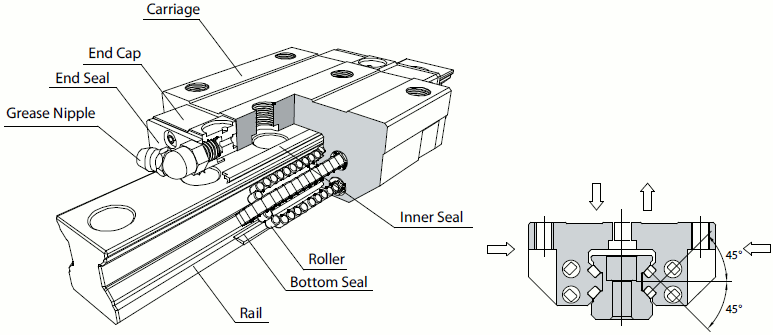

A differenza delle guide a ricircolo di sfere nelle quali il contatto tra la sfere è puntiforme, nelle guide MSR la zona teorica di contatto fra rullo e pista di rotolamento è una linea. La guida MSR inoltre subisce minori deformazioni a parità di carico rispetto ad una guida a sfere della stessa dimensione. Nonostante la misura della base dei rulli equivalga al diametro delle sfere della serie MSA, il carico che la serie MSR può sopportare è decisamente più pesante. Le doti di elevata rigidezza e portata, rendono questa guida adatta ad applicazioni in cui è necessario movimentare carichi molto pesanti, mantenendo precisione, scorrevolezza e cedimenti elastici ridotti.
Caratteristiche principali:
