MSG a sfere larghe

MSG
Scarica catalogo
serie MSG
pmi PMI CAD-FILE

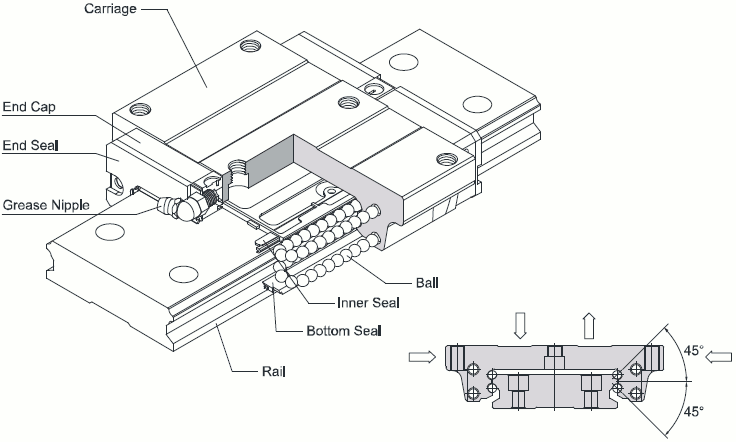

La serie larga tipo MSG progettata da PMI ha 4 ricircoli di sfere disposti con un angolo di contatto a 45 °, caratteristica che consente di sopportare in egual misura un carico radiale, radiale rovescio o laterale. Questo tipo di guida può essere installata con qualsiasi orientamento rispetto alla direzione del carico applicato.
Inoltre la serie MSG può essere opportunamente precaricata in modo da aumentare la rigidità nelle quattro direzioni, pur conservando una bassa resistenza all’avanzamento.
Questa guida è stata disegnata con una sola rotaia larga ed un profilo più basso ed è ideale per applicazioni che necessitano contrastare coppie elevate in uno spazio limitato.
Il circuito di lubrificazione brevettato è stato disegnato in modo da distribuire il lubrificante uniformemente in ogni canale di ricircolo. In questo modo la lubrificazione risulta ottimale indipendentemente dalla direzione di installazione favorendo alte performance in termini di precisione di funzionamento, durata e affidabilità.

Caratteristiche principali:

  • Baricentro basso.
  • Elevata Rigidezza, Quattro punti di contatto.
  • Movimento scorrevole.
  • Bassa rumorosità.
  • Intercambiabilità rotaie e carrelli.
